NG135-1.3粘土磚屬于弱酸性耐火制品，能抵抗酸性熔渣和酸性氣體的侵蝕，對堿性物質(zhì)的抵抗能力稍差。粘土磚的熱性能好，耐急冷急熱。粘土磚的耐火度與硅磚不相上下，但荷重軟化溫度卻比硅磚低200℃以上。因為粘土磚中除含有高耐火度的莫來石結(jié)晶外，還含有接近一半的低熔點非晶質(zhì)玻璃相。

NG135-1.3粘土磚的參考體積密度為≤1.3g/cm3，常溫耐壓強(qiáng)度≥5.0MPa，屬于輕質(zhì)粘土保溫磚。 輕質(zhì)粘土磚是大家熟悉的一種耐火材料,通常使用的是體積密度1.3和1.0g/cm3兩種,體積密度再輕的磚由于強(qiáng)度差,很少作為熱面耐火磚,大都用作高溫爐的保溫材料。

輕質(zhì)粘土磚具有以下特點

（1） 實用性：使用輕質(zhì)粘土磚可增大使用面積，同時由于輕質(zhì)粘土磚保溫效果好，降低電量消耗。

（2） 經(jīng)濟(jì)性：可以降低基礎(chǔ)的造價，減小框架的截面，節(jié)約鋼筋混凝土能顯著節(jié)約建筑物的綜合造價。設(shè)計使用輕質(zhì)粘土磚比采用重質(zhì)粘土磚，綜合造價可降低5%~15%以上。

（3） 施工性：輕質(zhì)粘土磚具有良好的可加工性，施工方便簡單，由于塊大、質(zhì)輕，可以減輕勞動強(qiáng)度，提高施工效率，縮短建設(shè)工期。

在制造不燒粘土輕質(zhì)磚的原料是粉煤灰沉珠、漂珠、硬質(zhì)粘土和軟質(zhì)粘土，結(jié)合劑可選用水玻璃、硫酸鋁、磷酸鋁、高鋁水泥、酚醛樹脂、改性樹脂及其復(fù)合物。其配比如下：粉煤灰空心漂珠35~50%，沉珠+硬質(zhì)粘土25~30%，軟質(zhì)粘土<15%，復(fù)合結(jié)合劑<10%。將配制的原料在混碾機(jī)內(nèi)進(jìn)行混練。加料順序：空心漂珠、沉珠、硬質(zhì)粘土、軟質(zhì)粘土，后加結(jié)合劑。混練15min，泥料水分控制在10~35%。經(jīng)困料后，用20~60t壓磚機(jī)成型。磚坯在150~200℃下進(jìn)行干燥，干燥至恒重即為成品。

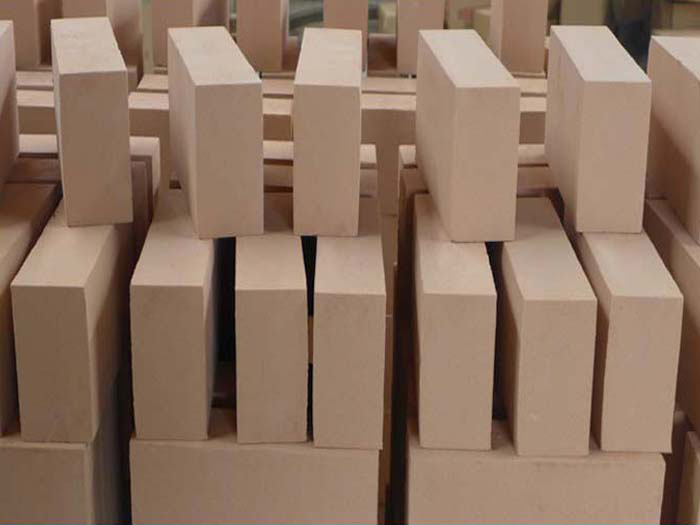

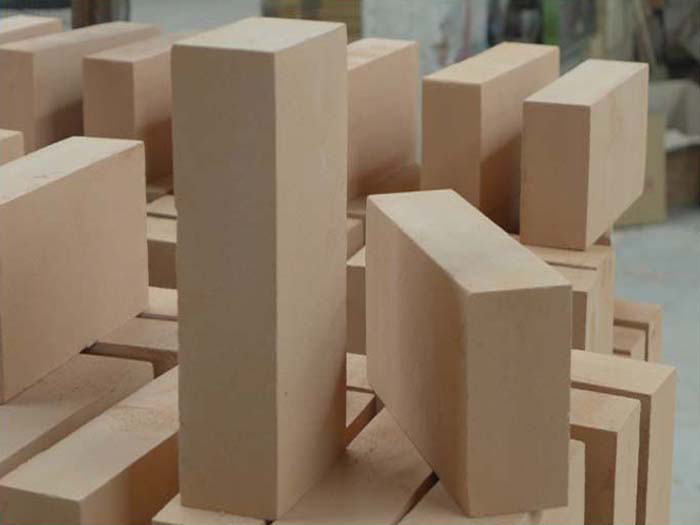

粘土磚的參考理化指標(biāo)如下所示：


以上就是榮盛耐材對NG135-1.3粘土磚的介紹，希望會對大家?guī)韼椭Ｈ绻鷮G135-1.3粘土磚有需求，歡迎致電榮盛耐材有限公司，我們將會為您提供質(zhì)耐火材料和貼心的服務(wù)。
