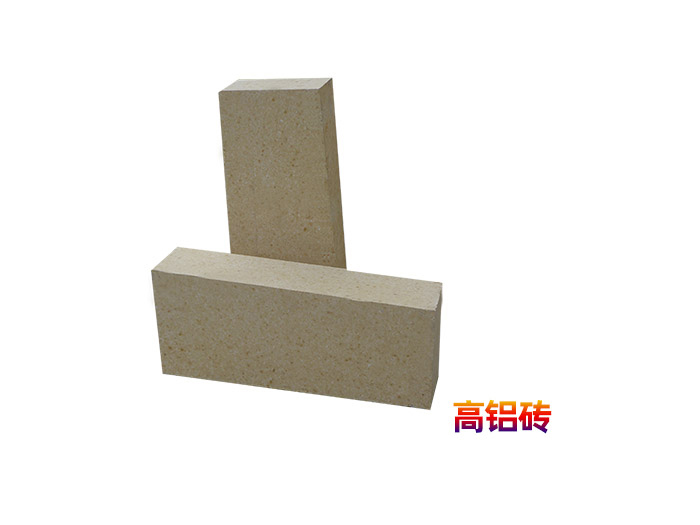

高鋁磚中的氧化鋁含量在48%以上、主要由莫來石和玻璃相或剛玉共同組成的輕質(zhì)耐火材料。一級高鋁磚也就是75高鋁磚化驗(yàn)指標(biāo)：密度為2.65g/cm3，二級高鋁磚密度為2.5g/cm3，三級高鋁磚密度為2.3g/cm3。氣孔率21～23，耐壓強(qiáng)度35～75MPa。抗熱震性能較好。

75高鋁磚化驗(yàn)指標(biāo)、參考理化指標(biāo)如下所示：


近年來，高鋁磚在全世界范圍內(nèi)得到了更多的重視。一方面，它在工業(yè)窯爐中℃以上的使用溫度下高溫性能突出;另一方面，在℃以上的溫度范圍內(nèi)持續(xù)荷重下抗老化性能相當(dāng)好。特別是剛玉耐火磚(其中一部分含Al2O3 99%以上)令人注目，因?yàn)槌?alpha;—剛玉的Al2O3高溫結(jié)晶形態(tài)是一種在高溫荷重下十分穩(wěn)定的相，這種相即使在℃以上，蒸汽壓也很低，所以能在壓力下降的窯爐生產(chǎn)中使用而不出現(xiàn)問題。現(xiàn)在，由于這種材料并非始終具有足夠的抗熱震性而使其應(yīng)用受到限制。但是，通過有目的的化這種含剛玉耐火磚的組織結(jié)構(gòu)能夠有效地減少這種缺點(diǎn)。

我國生產(chǎn)高鋁磚用以水鋁石和高嶺石為主要礦物組成的高礬土作原料。我國各地發(fā)現(xiàn)各種不同合AI203的高礬土，在制造各等級高鋁磚時，不事先合成莫來石。即可以根據(jù)制品要求，如制造剛玉—莫來石質(zhì)磚就用A級或特A礬土，如制造莫來石磚，就用B級礬土，如制造相當(dāng)于硅線石的制品，就直接用C級礬土。不然，莫來石質(zhì)和莫來石—剛玉質(zhì)耐火磚得用高鋁礬土或工業(yè)氧化鋁加耐火粘土使之合成莫來石。

在大規(guī)模工業(yè)生產(chǎn)中，不管用耐火粘土或用預(yù)先合成的莫來石料作結(jié)合劑，須注意剛玉顆粒不宜過大，否則在剛玉顆粒邊緣生成莫來石，使耐火磚磚塊松散，不易燒結(jié)。

我國在高鋁磚生產(chǎn)工藝技術(shù)上的主要經(jīng)驗(yàn)有二，即熟料在高溫下燒成;和熟料的顆粒大粒子好不超過2—3毫米，并有相當(dāng)多量的小于0.088毫米的細(xì)粉。如此可能在1580—1600℃下或在1500℃左右延長保溫時間來燒成。

如果您對75高鋁磚有需求，或是對75高鋁磚化驗(yàn)指標(biāo)有疑問，歡迎致電榮盛耐材有限公司，我們將會為您提供質(zhì)的耐火材料和貼心的服務(wù)。
